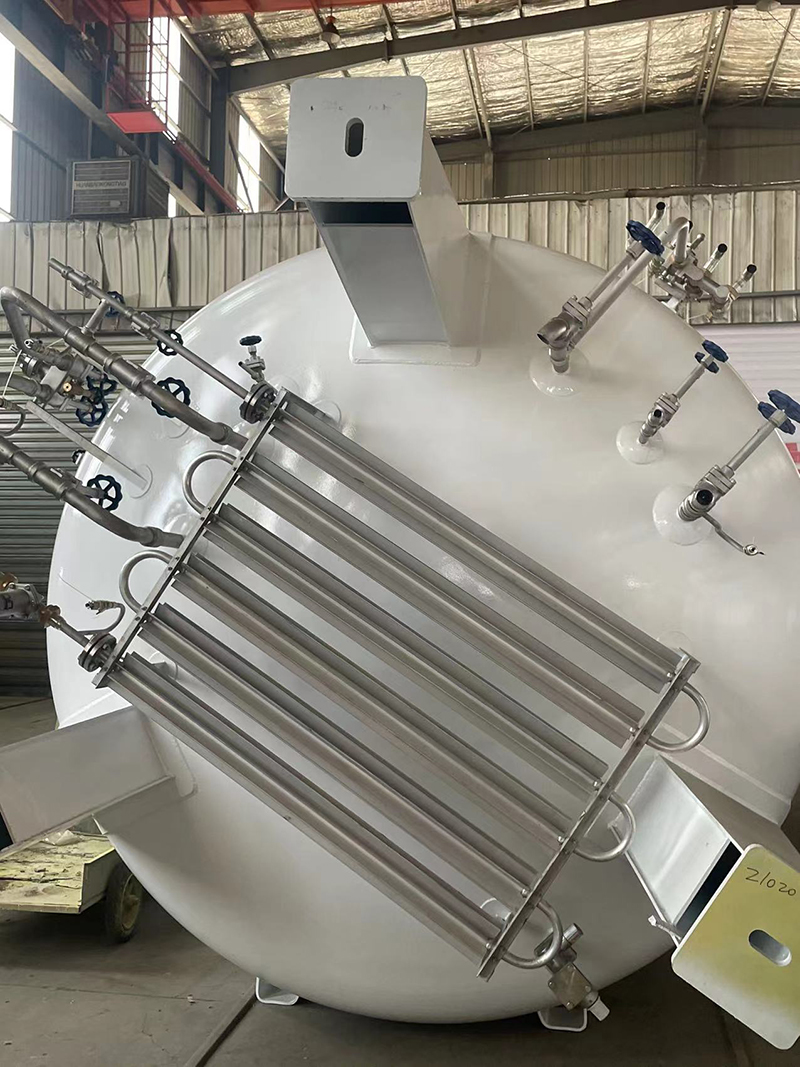

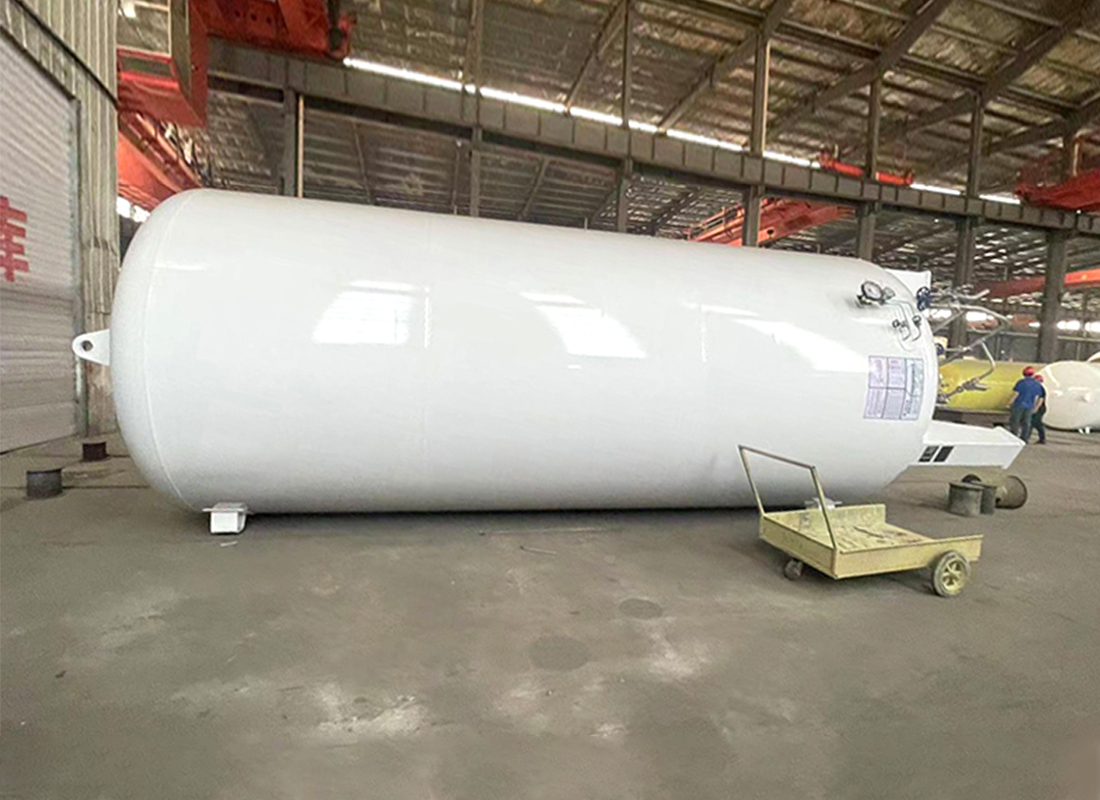

LNG罐

产品简介：LNG罐是液化天然气（LNG）储存的主要设备，主要用于储存低温液化天然气。由于LNG的储存温度需要保持在-160℃以下，因此对容器的保温性和密闭性有极高的要求。LNG罐通常由内罐和外罐两部分组成，中间填充保温材料，以保证液化天然气在储存过程中保持低温状态。LNG罐按结构形式可分为单包容罐、双包容罐、全包容罐及膜式罐，按设置方式可分为地上储罐和地下储罐。大型LNG储罐通常采用球形或圆柱形设计，以充分利用空间并减小占地面积。

立即咨询

联系我们

15631727020

产品详情

液化气(简称LNG)以运输灵活、储存的显著特点，被广泛用做城市输配气系统扩容、调峰等方面的主要气源。LNG是以甲烷为主要组分的烃类混合物，在大气压力下的沸点约为-160℃，其沸腾温度随蒸气压力的变化梯度约为1.25×10-4℃/Pa。LNG的密度取决于其组分，通常为430～470kg/m3，其密度是液体温度的函数，每度的变化梯度约为1.35kg/m3。

根据LNG特性，储罐不仅具有良好的绝热保冷性能，而且需要从设计、制造及运行管理等方面对LNG储罐的性提出要求。确定LNG储罐的绝热结构要考虑以下几点：①在标准热损的要求下，尽可能减薄绝热层。②绝热材料不应使管道和设备受到腐蚀。③绝热体要有适宜的粒径和充装密度，这样才能绝热效果，地LNG储罐的储存。

对于中、大型及型LNG储罐，从经济技术上考虑，普遍采用普通堆积绝热，即在绝热空间中装填珠光砂。选用粒度的珠光砂充填到密度，减弱颗粒间的接触传热。为防止绝热材料吸潮而造成性能下降，使绝热材料保持其绝热效果，对绝热空间充入微正压的氮气，可防止潮湿空气渗入夹层。也可以排出夹层中空气，将夹层中的氧含量降至低，防止LNG泄漏后与氧气混合发生危险。

LNG低温储罐（真空粉末绝热）主要技术参数

工作压力 MPa	内容器	0.8/1.2/1.6	工作温度℃	内容器	-170	工作介质	内容器	LNG
	夹层	真空		夹层	常温		夹层	珠光砂
主体材质	内容器	S30408		试验类型		内容器	气压试验+氦气检漏
	夹层	Q245R				夹层	氦气检漏

LNG低温储罐（真空粉末绝热）规格、参数一览表

型式	型号	封口真空度 pa	静态蒸发量%/d	规格尺寸	重量(Kg)
型式	型号	封口真空度 pa	按LN2	直径×长度×厚度	空重
卧式	20/0.8	≤3	≤0.500%	内筒：DN2100×6146×7 外壳：DN2600×7350×8	~9200kg
	20/1.2	≤3	≤0.500%	内筒：DN2100×6152×9 外壳：DN2600×7350×8	~9900kg
	20/1.6	≤3	≤0.500%	内筒：DN2100×6158×12 外壳：DN2600×7350×8	~11000kg
	30/0.8	≤3	≤0.440%	内筒：DN2100×9046×7 外壳：DN2600×10200×8	~13400kg
	30/1.2	≤3	≤0.440%	内筒：DN2100×9052×9 外壳：DN2600×10200×8	~14530kg
	30/1.6	≤3	≤0.440%	内筒：DN2100×9058×12 外壳：DN2600×10200×8	~15800kg
	60/0.8	≤5	≤0.320%	内筒：DN2600×11760×8 外壳：DN3200×13000×8	~23210kg
	60/1.2（建站）	≤5	≤0.320%	内筒：DN2500×12668×12 外壳：DN3100×13850×8	~27070kg
	60/1.6	≤5	≤0.320%	内筒：DN2500×12672×14 外壳：DN3100×13850×8	~28700kg
	100/0.8	≤5	≤0.250%	内筒：DN3000×14672×9 外壳：DN3600×15900×10	~38700kg
	100/1.2	≤5	≤0.250%	内筒：DN2800×16738×12 外壳：DN3400×18000×10	~39940kg
	100/1.6	≤5	≤0.250%	内筒：DN2900×15666×16 外壳：DN3500×16900×10	~44820kg
	150/0.8	≤8	≤0.225%	内筒：DN3200×19214×10 外壳：DN3800×20500×12	~54400kg
	200/0.8	≤8	≤0.200%	内筒：DN3400×22624×11 外壳：DN4000×23900×12	~70700kg
